Zašto toplotna pumpa?
Ekonomično
Efikasno
Pouzdano
DugotrajnoEkonomičnoEfikasnoPouzdanoDugotrajnoTM-100 je toplotna pumpa, tipa voda-voda i zemlja-voda, visoke efikasnosti. Ovaj uređaj je sastavljen od komponenti renomiranih svetskih proizvođača vodećih na tržištu kompresora i opreme za grejne i rashladne uređaje. Vrhunski kvalitet komponenti je neophodan preduslov za kvalitetan i ekonomičan uređaj koji u kombinaciji sa softverom razvijanim u našoj zemlji dovodi do proizvoda visoke energetske efikasnosti, niske potrošnje električne energije, niskog nivoa buke, ali i onog najbitnijeg, dugotrajnosti samog uređaja.
| Model | TM- 100/18 | TM- 100/22 | TM- 100/28 | TM- 100/34 | TM- 100/40 | TM- 100/48 | |
|---|---|---|---|---|---|---|---|
| Nominalni protok na isparivaču (m³/h) | 1,25 | 1,46 | 1,9 | 2,24 | 2,65 | 3,25 | |
| Nominalni protok na kondenzatoru (m³/h) | 1,45 | 1,7 | 2,2 | 2,59 | 3,07 | 3,77 | |
| Maksimalna potrošnja struje (A) | 10 (m) | 4,2 | 5,1 | 6,3 | 7 | 10 | |
| 7/45 | Snaga grejanja (kW) | 5,72 | 6,79 | 8,78 | 10,35 | 12,25 | 14,95 |
| COP | 5,06 | 5,07 | 5,1 | 5,1 | 5,15 | 5,19 | |
| Potrošnja električne energije (kWh) | 1,13 | 1,34 | 1,72 | 2,03 | 2,38 | 2,88 | |
| Minimalna zapremina bafera (l) | 200 | 200 | 200 | 300 | 300 | 300 | |
| Preporučena zapremina bojlera (l) | 160-200 | 200-300 | 300-500 | ||||
| Težina Toplotne pumpe (kg) | 62 | 62 | 65 | 75 | 79 | 82 | |
| Dimenzije Toplotne pumpe (cm) | V x Š x D 93x50x55 | ||||||
Za više tehničkih detalja kontaktirajte nas.

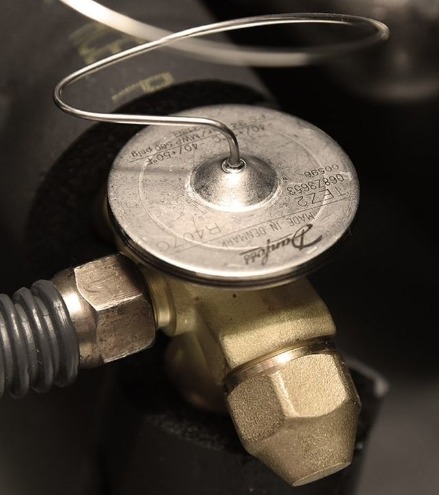

Toplotne pumpe TM-100 su sastavljene od visokokvalitetnih komponenti vodećih svetskih kompanija kao sto su Copeland, Danffos i druge. Međutim, to je samo preduslov za kvalitetan proizvod, mnogo važnije je ispoštovati sve zahteve i ograničenja proizvođača komponenti kako bi uređaj imao visok stepen korisnog dejstva kao i dugotrajnost u radu. Naši stručnjaci su još u fazi projektovanja nastojali da ispoštuju sve zahteve, ali i preporuke proizvođača komponenti kako bi dobili što pouzdaniji, efikasniji i sigurniji proizvod.
Grejanje predstavlja osnovnu funkciju toplotne pumpe. U ovom režimu se dobijena toplotna energija iz izvora energije preko toplotne pumpe prenosi sistemom centralnog grejanja do grejnih tela odnosno objekta. Kao grejna tela najpoželjniji su površinski tipovi grejnih tela odnosno, podno ili zidno grejanje sa kojima Toplotna Pumpa TM-100 daje najbolje rezultate. Uređaj se može instalirati sa i bez akumulatora toplote (bafer) u zavisnosti od potreba korisnika. Ukoliko korisnik upotrebljava uređaj tako da kompletan grejani prostor zagreva u isto vreme i nema potrebu da se određeni delovi povremeno ne zagrevaju uređaj se može instalirati bez akumulatora toplote (bafer). Kod ovakvih sistema neophodno je da grejna tela budu dimenzionisana tako da njihova ukupna snaga bude u ista ili veća od snage Toplotne Pumpe. Pri izračunavanju snage grejnih tela treba uzeti u obzir da je maksimalna izlazna temperatura Toplotne Pumpe 55 °C ali i to da pri projektovanju grejnih tela, pogotovo površinskih grejnih tela, treba težiti što manjoj temperaturi (30 °C) što dovodi do povećane efikasnosti uređaja i povećava stepen iskorišćenja (COP) Toplotne Pumpe. U slučaju da postoji potreba zonske regulacije temperature, odnosno povremenog korišćenja nekih delova sistema neophodna je instalacija odgovarajućeg akumulatora toplote što Toplotna Pumpa TM-100 podržava.
Pasivno hlađenje ne koristi kompresor toplotne pumpe u procesu hlađenja. U ovom režimu toplotna pumpa ima funkciju kontrole i regulacije temperature sistema. Tokovi fluida sa obe strane sistema (Isparivača i kondenzatora) se preusmeravaju sa Toplotne Pumpe na izmenjivač pasivnog hlađenja, u slučaju kada je izvor energije podzemna voda (bunar), ili hidrauličnu skretnicu kada se kao izvor energije koriste geotermalne sonde. Ovo preusmeravanje se može vršiti ručno, pri promeni režima (grejanje/pasivno hlađenje) ili automatski, električnim prestrujnim ventilima koje uređaj automatski dovodi u potreban položaj. U slučaju kada sistem ima instaliran uređaj za zagrevanje sanitarne vode (bojler), preusmeravanje toka fluida se mora vršiti automatski, električnim prestrujnim ventilima.
Kada sistem pasivnog hlađenja koristi površinska grejna (rashladna) tela kao na primer zidne ili plafonske instalacije opcija PCC (Passive Cooling Control) obezbeđuje sistem kontrole temperature fluida kojim se sprečava pojava "kondenzata" na rashladnim površinama. U slučaju korišćenja grejnih tela u vidu Fan-coil uređaja ova funkcija se isključuje.
Ovaj vid hlađenja je veoma efikasan i ekonomski povoljan za eksplataciju zato što u procesu učestvuju samo pumpe zadužene za protok fluida pa se potrošnja električne energije svodi na nekoliko stotina vati a stepen iskorišćenja (EER) je na veoma visokom nivou.
Hibridni režim je jedinstven na domaćem tržištu i predstavlja najveće dostignuće naših stručnjaka. Namenjen je prvenstveno, ali ne nužno, našim korisnicima koji žele da nadograde postojeći sistem grejanja i učine ga višestruko jeftinijim za eksploataciju uz manja ulaganja od klasičnih sistema. U ovom režimu toplotna pumpa male snage radi paralelno sa postojećim izvorom energije ali tako da maksimalno iskoristi svoj energetski potencijal a tek u retkim, ekstremno hladnim, periodima grejne sezone biva potpomognuta sekundarnim izvorom energije.
Tačka prelaska iz jednog režima u drugi se može definisati manuelno (podešava serviser) ili pomoću „Smart Point" sistema za proračunavanje tačke promene režima. Ovaj sistem uz pomoć parametara i temperaturnih senzora koje poseduje konstantno proračunava kada je najbolji trenutak za promenu režima i time maksimalno štedi energente sekundarnog kotla. Tačka promene režima najviše zavisi od energetske klase samog objekta ali i od navika korisnika.
Ovaj režim funkcioniše na principu aktivnog zagrevanja sanitarne vode, tj. preusmeravanjem celokupnog energetskog potencijala toplotne pumpe na centralni bojler. Uz pomoć električnog prestrujnog ventila toplotna pumpa preusmerava tok fluida na spiralni izmenjivač bojlera koji zagreva sanitarnu vodu. Instalacija centralnih sanitarnih bojlera se sve više praktikuje kod porodičnih stambenih objekata (porodičnih kuća i stanova) zbog ušteda koje ovakav sistem omogućava. Centralni bojler ugrađen u ovakav sistem mora biti predviđen za rad u kombinaciji sa toplotnom pumpom od strane proizvođača.
Prednosti ovakvog sistema u odnosu na do sada primenjivane, koji koriste otpadnu energiju toplotne pumpe (desuperhiter) za zagrevanje sanitarne vode, je ta što je kod ovakvog sistema bojler moguće zagrevati tokom čitave godine u neograničenim količinama, a ne samo u periodima kada toplotna pumpa ima potrebu za zagrevanje objekta. Takođe, sistem je funkcionalan i uz aktiviran režim hlađenja preko leta.
Ovakav vid zagrevanja sanitarne vode ima posebnu primenu kod korisnika koji imaju velike potrebe za toplom vodom kao što su restorani, sportski centri, proizvodni pogoni i sl.
Toplotna pumpa TM-100 opremljena je sistemom za detekciju protoka na isparivačkoj i kondenzatorskoj strani. S toga je vrlo važno obezbediti nominalni protok fluida na obe strane. U slučaju pada protoka na 75% od nominalnog javiće se upozorenje, a na 50% od nominalnog greška odnosno prestanak rada sistema. Kod sistema koji koristi podzemne vode ovaj mehanizam blagovremeno obaveštava korisnika o padu protoka u slučaju začepljenja mehaničkog filtera usled prljavštine i prisustva krupnih nečistoća u bunarskoj vodi.
Monitor faza predstavlja sistem koji detektuje sve tri faze na električnoj instalaciji koja napaja toplotnu pumpu. Ukoliko dođe do iskakanja jedne ili više faza na električnoj instalaciji, što može dovesti do trajnog oštećenja uređaja, toplotna pumpa će prestati sa radom i na kontrolnom panelu prikazati grešku. Ovaj sistem takođe detektuje i redosled faza električne instalacije i prikazivanjem greške na kontrolnom panelu zaustavlja rad sve dok sve nepravilnosti na električnoj instalaciji ne budu otklonjene. Ovakvim sistemom zaštite toplotna pumpa obezbeđuje zaštitu svih svojih komponenti od spoljnjih uticaja.
Zaštita periferija je sistem za zaštitu svih pratećih elemenata sistema toplotne pumpe (bunarskih pumpi, cirkulacionih pumpi, elektro ventila i sl.). Ovaj sistem produžava radni vek svih pratećih uređaja njihovim redovnim aktiviranjem u periodima kada nisu neophodni za funkcionisanje sistema. Naime, kada se sistem toplotne pumpe usled zahteva korisnika određeni vremenski period ne koristi može doći do zakazivanja pojedinih elemenata usled dugog mirovanja (cirkulacione i bunarske pumpe kao i ventili mogu da „zaglave" ukoliko se duži vremenski period ne koriste). Takođe neki od elemenata sistema se koriste samo u periodima hlađenja a neki samo u periodima grejanja. Da bi smo predupredili ovakve situacije toplotna pumpa ima sistem zaštite periferija u kom se u određenom vremenskom periodu aktiviraju „neaktivni" elementi sistema kako ne bi došlo do zakazivanja usled dugog perioda mirovanja. Aktiviranje „neaktivnih" elemenata se vrši tako da ne ugrožava rad trenutno „aktivnih" elemenata.
Ovaj sistem omogućava regulaciju protoka kondenzatorske strane sistema korišćenjem konvencionalne cirkulacione pumpe. Kontrola protoka ima funkciju zaštite kondenzatora od prehlađivanja, odnosno usporava protok fluida u slučajevima kada je fluid koji dolazi iz objekta ili akumulatora toplote (bafer) suviše hladan (obično kada se startovanje sistema odvija u toku zime kada su spoljne temperature veoma niske a samim tim i objekat).
Ova funkcija osigurava bezbedno funkcionisanje sistema pasivnog hlađenja kada se u objektu kao „grejna" tela koriste površinski tipovi istih, kao što su zidno ili plafonsko grejanje/hlađenje. Sistem sprečava kondenzovanje rashladnih površina koje dovodi do razvoja mikroorganizama, neprijatnog mirisa i mogućih fizičkih oštećenja zidova i plafona.
RTC je sistem koji omogućava da TM-100 funkcioniše u kombinaciji sa bilo kojim sobnim termostatom. Bez obzira na to da li sobni termostat povezan na toplotnu pumpu TM-100 ima opciju hlađenja ili ne, on može biti korišćen kako u modu grejanja tako i u modu hlađenja. Naime ako sobni termostat nema opciju hlađenja toplotna pumpa će u režimu hlađenja sama invertovati signal i regulisati hlađenje na osnovu temperature podešene na sobnom termostatu. Ako sobni termostat poseduje funkciju rada u režimu hlađenja podešavanjem na kontrolnom panelu funkciju invertovanja signala je moguće isključiti.
Ovaj sistem uz pomoć parametara i temperaturnih senzora koje poseduje konstantno proračunava kada je najbolji trenutak za promenu režima i time maksimalno štedi energente sekundarnog kotla. Tačka promene režima najviše zavisi od energetske klase samog objekta ali i od navika korisnika.
